科學(xué)烘爐的藝術(shù)：焙燒爐烘爐曲線制定與關(guān)鍵溫控點(diǎn)全解析在焙燒爐的整個(gè)生命周期中，烘爐環(huán)節(jié)無(wú)疑是至關(guān)重要的一步。一次成功的烘爐操作，不僅決定了爐襯的使用壽命，更直接影響到后續(xù)生產(chǎn)的穩(wěn)定性和產(chǎn)品質(zhì)量。今天，我們就深入探討烘爐曲線的科學(xué)制定方法與那些不容忽視的關(guān)鍵溫控點(diǎn)。

　　為什么烘爐如此關(guān)鍵?

　　烘爐，本質(zhì)上是通過(guò)控制升溫速率和保溫時(shí)間，逐步排除耐火材料中的物理水和結(jié)晶水，同時(shí)完成材料內(nèi)部結(jié)構(gòu)轉(zhuǎn)變的過(guò)程。不當(dāng)?shù)暮鏍t操作可能導(dǎo)致?tīng)t襯開(kāi)裂、剝落甚至整體失效，帶來(lái)巨大的經(jīng)濟(jì)損失和安全風(fēng)險(xiǎn)。

　　烘爐曲線制定的科學(xué)依據(jù)

　　制定一條科學(xué)的烘爐曲線，要綜合考慮以下幾個(gè)因素：

　　1、耐火材料特性：不同材質(zhì)的耐火材料(如粘土磚、高鋁磚、剛玉磚等)具有不同的熱膨脹系數(shù)、水分含量和相變溫度

　　2、爐體結(jié)構(gòu)特點(diǎn)：爐型、尺寸、砌筑方式及膨脹縫設(shè)置

　　3、加熱方式與燃料類型：直接影響溫度控制的準(zhǔn)確性和均勻性

　　4、生產(chǎn)要求與限制：包括時(shí)間、能耗和后續(xù)工藝銜接

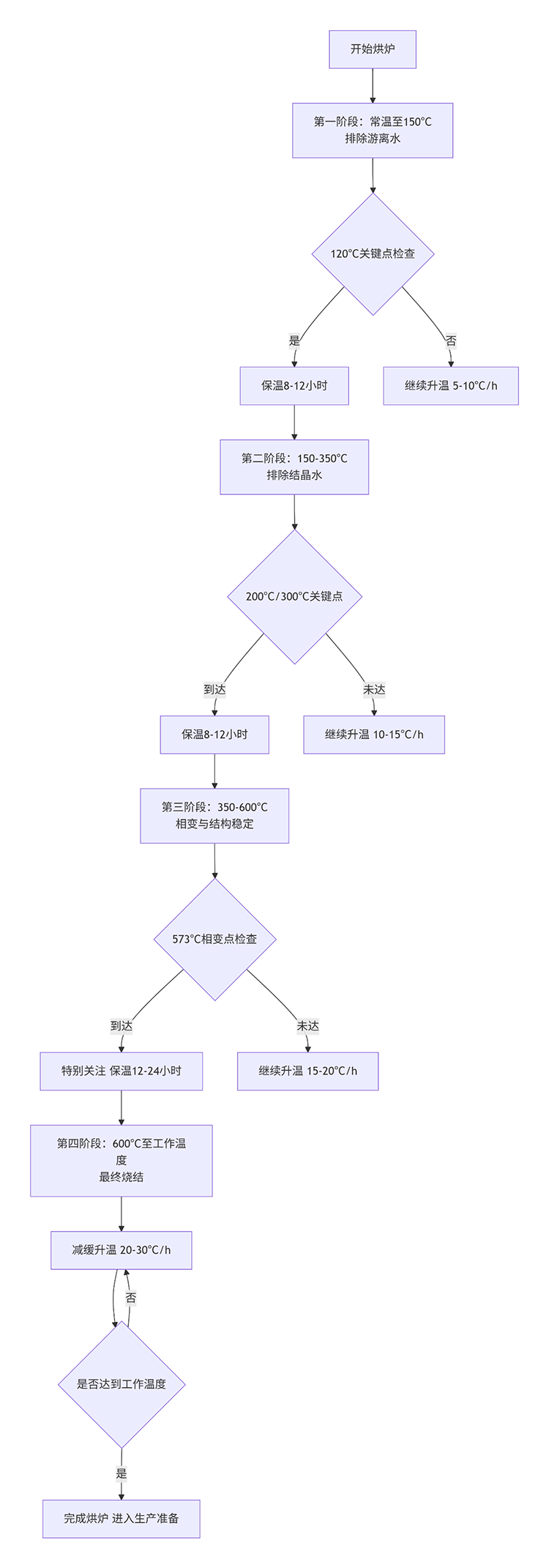

　　標(biāo)準(zhǔn)烘爐曲線四階段解析

　　典型的烘爐過(guò)程可分為四個(gè)關(guān)鍵階段，每個(gè)階段都有其特定的物理化學(xué)變化和控制要點(diǎn)：階段一：常溫至150℃——游離水排除期

　　升溫速率：5-10℃/小時(shí)

　　控制要點(diǎn)：緩慢升溫，確保砌體內(nèi)外溫差不超過(guò)50℃

　　物理變化：游離水逐漸蒸發(fā)，避免水蒸氣壓力過(guò)大造成爆裂

　　關(guān)鍵節(jié)點(diǎn)：120℃左右是大量游離水蒸發(fā)的集中點(diǎn)，需適當(dāng)保溫

　　階段二：150-350℃——結(jié)晶水排除期

　　升溫速率：10-15℃/小時(shí)

　　控制要點(diǎn)：關(guān)注耐火材料中的結(jié)晶水分解逸出

　　關(guān)鍵保溫點(diǎn)：200℃、300℃建議各保溫8-12小時(shí)

　　風(fēng)險(xiǎn)提示：此階段若升溫過(guò)快，可能導(dǎo)致材料結(jié)構(gòu)破壞

　　階段三：350-600℃——相變與結(jié)構(gòu)穩(wěn)定期

　　升溫速率：15-20℃/小時(shí)

　　控制要點(diǎn)：部分耐火材料發(fā)生晶型轉(zhuǎn)變，體積變化明顯

　　關(guān)鍵節(jié)點(diǎn)：573℃(β-石英向α-石英轉(zhuǎn)變點(diǎn))需特別注意

　　保溫要求：550-600℃區(qū)域建議保溫12-24小時(shí)

　　階段四：600℃至工作溫度——*終燒結(jié)期

　　升溫速率：20-30℃/小時(shí)(可根據(jù)*終溫度調(diào)整)

　　控制要點(diǎn)：完成材料*終燒結(jié)，形成穩(wěn)定結(jié)構(gòu)

　　特別提醒：接近工作溫度時(shí)需減緩升溫速度，確保溫度均勻

　　關(guān)鍵溫控點(diǎn)深度剖析

　　1、120℃控制點(diǎn)

　　科學(xué)依據(jù)：水的沸點(diǎn)附近，大量游離水蒸發(fā)

　　操作要點(diǎn)：要充分保溫，確保內(nèi)部水分完全排出

　　常見(jiàn)錯(cuò)誤：過(guò)早提速導(dǎo)致?tīng)t襯內(nèi)部產(chǎn)生微裂紋

　　2、300℃控制點(diǎn)

　　材料學(xué)原理：多數(shù)耐火材料結(jié)晶水脫除完成溫度

　　質(zhì)量控制：此階段完成度直接影響耐火材料*終強(qiáng)度

　　檢測(cè)建議：可通過(guò)煙氣濕度監(jiān)測(cè)間接判斷脫水情況

　　3、573℃控制點(diǎn)

　　相變科學(xué)：石英晶型轉(zhuǎn)變點(diǎn)，伴隨0.82%的體積膨脹

　　險(xiǎn)控制：此溫度點(diǎn)附近需嚴(yán)格控制升溫速率

　　行業(yè)經(jīng)驗(yàn)：硅磚砌筑的爐體在此點(diǎn)需要特別關(guān)注

　　4、*終保溫點(diǎn)

　　工藝要求：略低于正常工作溫度50-100C

　　目的：消除熱應(yīng)力，穩(wěn)定爐體結(jié)構(gòu)

　　時(shí)間控制：根據(jù)爐體大小，通常保溫24-48小時(shí)

　　實(shí)戰(zhàn)中的溫度測(cè)量與調(diào)控策略

　　多點(diǎn)測(cè)溫布置原則

　　關(guān)鍵位置：拱頂、側(cè)墻中部、底部、燃燒器附近

　　內(nèi)外對(duì)應(yīng)：每測(cè)點(diǎn)應(yīng)同時(shí)測(cè)量表面溫度和內(nèi)部溫度

　　特別關(guān)注：膨脹縫、孔洞周圍等結(jié)構(gòu)薄弱區(qū)域

　　溫控偏差處理

　　局部過(guò)熱：調(diào)整燃燒器角度或流量，加強(qiáng)該區(qū)域散熱

　　溫度不均：適當(dāng)延長(zhǎng)保溫時(shí)間，不可強(qiáng)行升溫

　　突發(fā)降溫：立即停止升溫，查明原因前不得繼續(xù)

　　烘爐常見(jiàn)問(wèn)題與解決方案

　　問(wèn)題1：爐襯局部開(kāi)裂

　　可能原因：升溫過(guò)快或局部過(guò)熱

　　解決方案：立即保溫，評(píng)估裂紋性質(zhì)后再?zèng)Q定繼續(xù)或修補(bǔ)

　　問(wèn)題2：溫度長(zhǎng)時(shí)間不升

　　可能原因：水分蒸發(fā)帶走大量熱量或測(cè)量系統(tǒng)故障

　　解決方案：檢查測(cè)溫裝置，確認(rèn)是否處于大量脫水階段

　　問(wèn)題3：煙氣異常

　　可能原因：有機(jī)夾雜物燃燒或耐火材料異常

　　解決方案：分析煙氣成分，調(diào)整升溫速率

　　烘爐成功的關(guān)鍵指標(biāo)

　　溫度均勻性：各測(cè)點(diǎn)溫差不超過(guò)允許范圍

　　計(jì)劃符合度：實(shí)際曲線與計(jì)劃曲線基本一致

　　砌體完整性：烘爐后檢查無(wú)新增裂紋或損傷

　　功能驗(yàn)證：烘爐后各系統(tǒng)功能正常

       本文內(nèi)容來(lái)源于公眾號(hào)窯爐之家
